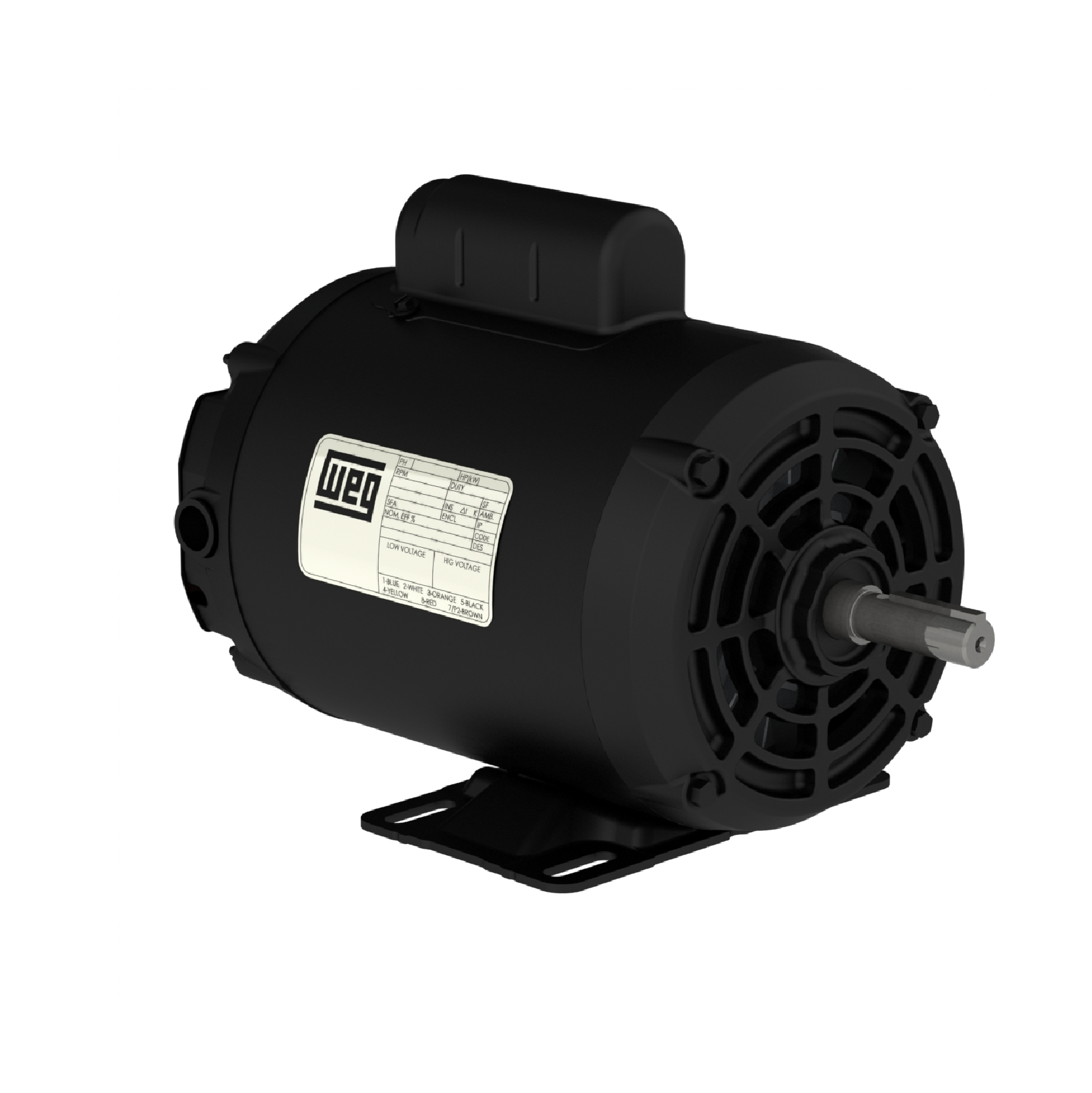

Motor monofásico de carcaça de chapa, para uso geral, desenvolvido para atender as mais variadas aplicações com o máximo desempenho e economia. Opcionalmente pode ser fornecido com capacitor de partida e eixo e flange conforme norma NEMA.
| Carcaça | D56 |
|---|---|
| Potência | 0.75 kW (1 HP-cv) |
| Número de polos | 4 |
| Frequência | 60 Hz |
| Rotação nominal | 1730 rpm |
| Escorregamento | 3.89 % |
| Tensão nominal | 110-127/220-254 V |
| Corrente nominal | 16.3-14.1/8.13-7.04 A |
| Corrente de partida | 81.3-70.4/40.7-35.2 A |
| Ip/In | 5.0x(Cód. K) |
| Corrente a vazio | 12.4-10.7/6.20-5.37 A |
| Conjugado nominal | 0.422 kgfm |
| Conjugado de partida | 250 % |
| Conjugado máximo | 250 % |
| Tempo de rotor bloqueado | 10s (frio) 6s (quente) |
|---|---|
| Momento de inércia (J) | 0.0064 kgm² |
| Classe de isolamento | F |
| Elevação de temperatura | 80 K |
| Regime de serviço | Cont.(S1) |
| Método de partida | Partida direta |
| Temperatura ambiente | -20°C a +40°C |
| Altitude | 1000 m |
| Grau de proteção | IP21 |
| Refrigeração | IC01 – ODP |
| Forma construtiva | B3D |
| Sentido de rotação¹ | Ambos |
| Massa aproximada³ | 14.5 kg |
