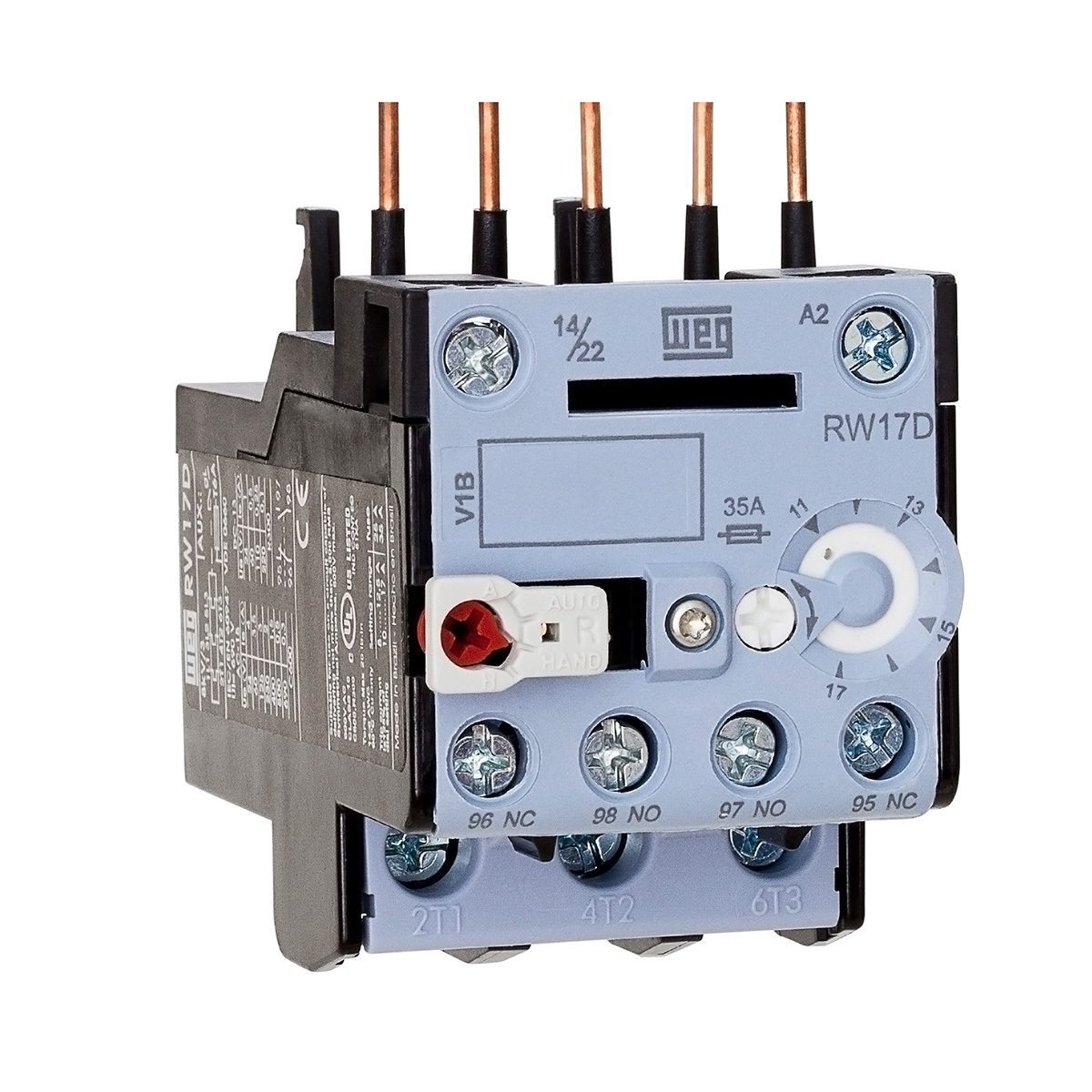

Relés de proteção de motores elétricos até 840A. Montagem direta aos contatores ou em base individual. Classe de disparo 10.
Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.
| Referência | RW17 |
|---|---|
| Número de polos | 3 polos |
| Tipo de montagem | Direta |
| Modelo contator | CWC07-16, CW07 |
| Configuração de montagem | 1D |
| Tensão nominal de isolação Ui – IEC/EN 60947-4-1, VDE 0660 | 690 V |
| Tensão nominal de isolação Ui – UL, CSA | 600 V |
| Tensão nominal de impulso Uimp (IEC/EN 60947-1) | 6 kV |
| Frequência | 25…400Hz |
| Uso em corrente contínua | Sim |
| Frequência máxima de ciclos de manobra | 15 ops./h |
|---|---|
| Grau de proteção – terminais principais | IP10 |
| Grau de proteção – contatos auxiliares | IP20 |
| Faixa de corrente | 8-12,5 A |
| Fusível máximo (Coordenação do Tipo 2) | 25gL/gG |
| Proteção contra curto-circuito com fusível (gL/gG) | 6gL/gG |
| Altura | 72 mm |
| Largura | 45 mm |
| Profundidade | 82 mm |
| Peso bruto | 0,165 kg |
Aplicações
Os relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC. Se os relés de sobrecarga RW forem utilizados na proteção de cargas monofásicas em CA ou cargas em CC, os esquemas de ligação apresentados neste catálogo deverão ser respeitados.
