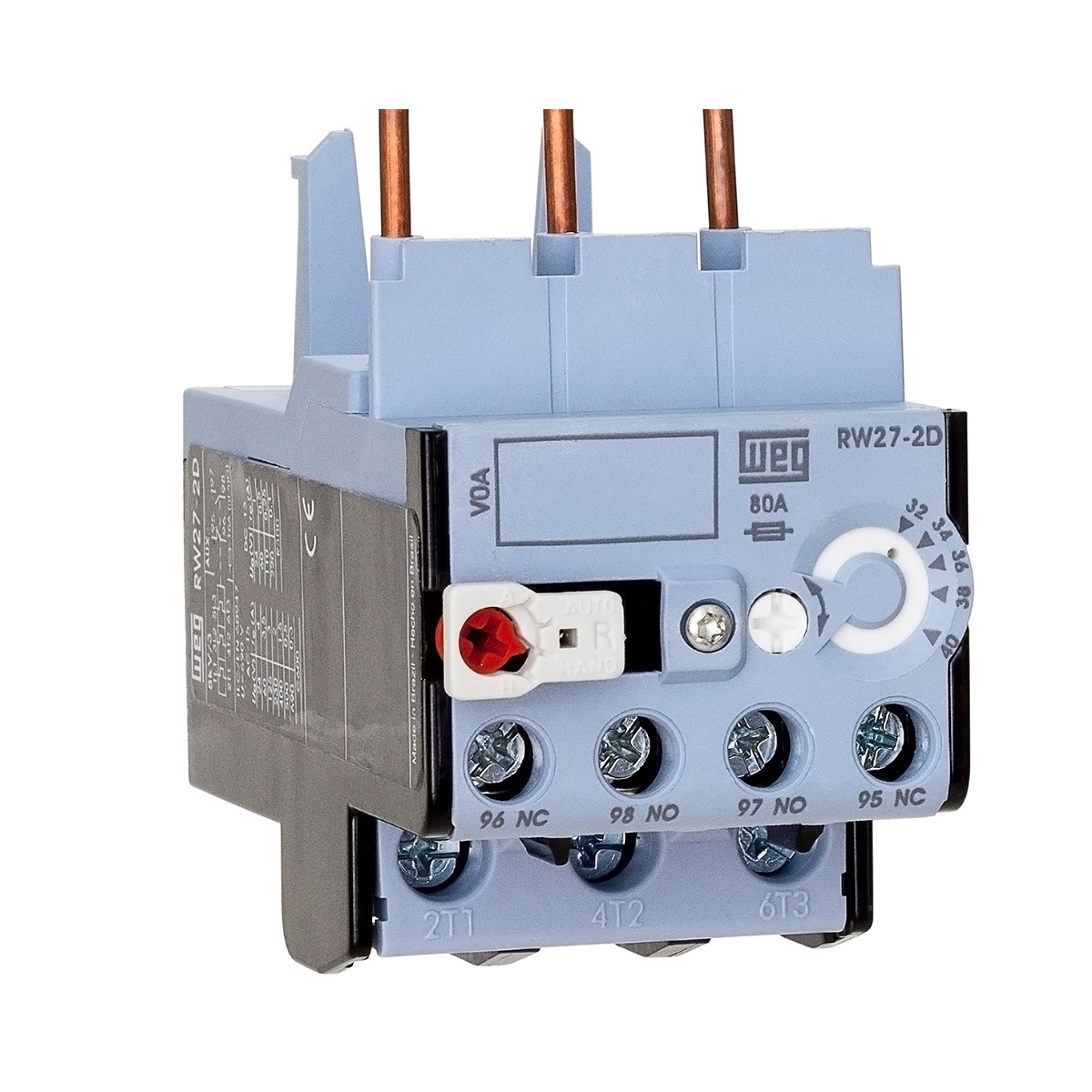

RELE SOBRECARGA WEG RW27-2D3-U032 AZUL 22-32 A 12140455
1x de R$ 153,20 sem juros2x de R$ 76,60 sem juros3x de R$ 51,07 sem juros4x de R$ 41,41 5x de R$ 33,64 6x de R$ 28,47 7x de R$ 24,78 8x de R$ 22,01 9x de R$ 19,86 10x de R$ 18,14 11x de R$ 16,74 12x de R$ 15,58
Relés de proteção de motores elétricos até 840A. Montagem direta aos contatores ou em base individual. Classe de disparo 10.
Garantia de Segurança para Seus Equipamentos
Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.
| Referência | RW27 |
|---|---|
| Número de polos | 3 polos |
| Tipo de montagem | Direta |
| Modelo contator | CWB9-38 |
| Configuração de montagem | 2D |
| Tensão nominal de isolação Ui – IEC/EN 60947-4-1, VDE 0660 | 690 V |
| Tensão nominal de isolação Ui – UL, CSA | 600 V |
| Tensão nominal de impulso Uimp (IEC/EN 60947-1) | 6 kV |
| Frequência | 25…400Hz |
| Uso em corrente contínua | Sim |
| Frequência máxima de ciclos de manobra | 15 ops./h |
|---|---|
| Grau de proteção – terminais principais | IP10 |
| Grau de proteção – contatos auxiliares | IP20 |
| Faixa de corrente | 22-32 A |
| Fusível máximo (Coordenação do Tipo 2) | 63gL/gG |
| Proteção contra curto-circuito com fusível (gL/gG) | 6gL/gG |
| Altura | 72 mm |
| Largura | 45 mm |
| Profundidade | 82 mm |
| Peso bruto | 0,165 kg |
| Peso | 0,165 kg |
|---|---|
| Dimensões | 7,1 × 9,2 × 5,2 cm |
